在 OSI 参考模型中，实体指各层中实现该层功能的软件或硬件，参见分层结构与实体。

实体（entity）是层中的活动元素，可以由软件或硬件实现，例如程序、模块、进程或设备。不同节点中处于同一层并承担相应功能的实体互为对等实体。

选项 A 描述协议；选项 D 描述层间接口或服务访问点（Service Access Point，SAP）；选项 B 只描述相邻层交互时传递的信息。

OSI 模型中应用层是第 7 层，其相邻下层是第 6 层表示层。表示层处理通信双方数据表示方式的差异，典型功能包括字符集或编码转换、数据格式转换、数据压缩以及加密和解密。

对话管理属于会话层；路由选择属于网络层；端到端的可靠数据传输通常由传输层提供，在单段链路范围内也可能由数据链路层的可靠传输机制提供，但都不是表示层的功能。

此题需要先由“应用层的相邻层”定位到表示层，再由功能反推层次，参见 OSI 七层模型。

流量控制可能出现在多个层次，题干中的限定词是“相邻节点”，它把控制范围限定在一段链路上。数据链路层以帧为数据单位，负责相邻节点之间的数据传输，并可在这一范围内实施差错控制与流量控制。

传输层的流量控制面向端系统中的通信端点，作用范围是端到端；网络层关注分组在网络中的转发，并可能参与网络范围的流量调节与拥塞控制；物理层负责在信道上传输比特，不负责帧级流量控制。

判断此类题目的关键是作用范围：相邻节点对应数据链路层，端到端通信对应传输层，参见 OSI 七层模型。

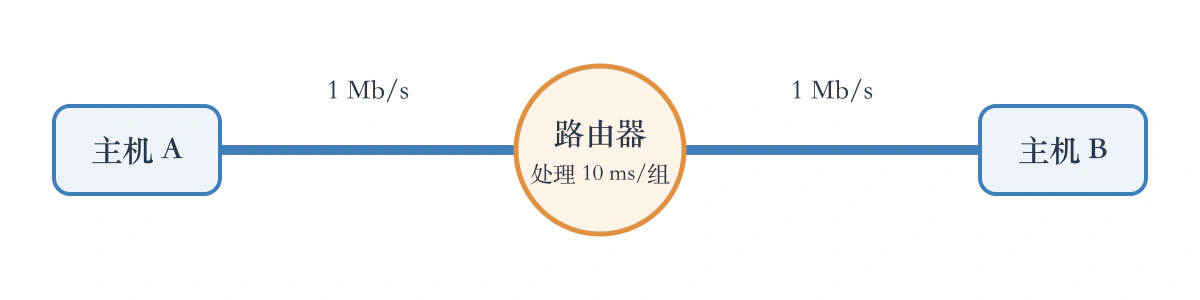

先计算每段链路的传输时延，再按“完整接收—等待处理器—处理—再次发送”的顺序排列两个分组。每个分组在每段链路上的传输时延为

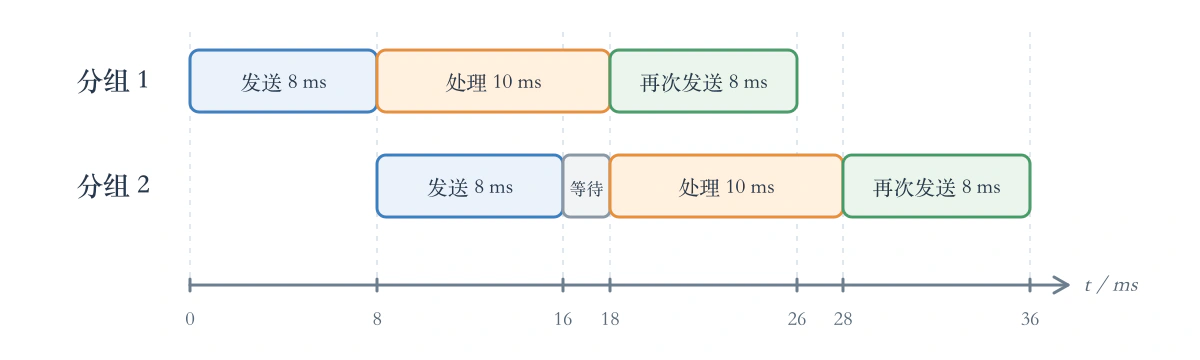

分组 2 在 $16\ \mathrm{ms}$ 时已经到达路由器，但分组 1 要到 $18\ \mathrm{ms}$ 才处理完，因此产生 $2\ \mathrm{ms}$ 的排队时延。处理器与输出链路是两个资源，所以分组 2 的处理可以和分组 1 在第二段链路上的发送重叠。主机 B 在 $36\ \mathrm{ms}$ 时接收完两个分组。

处理与排队可能改变流水线节拍。以第一个分组开始发送的时刻为计时起点，即 $s_1=0$；设第 $p$ 个分组从源端开始发送的时刻为 $s_p$，则其到达目的端的时刻为

$$A_p=s_p+\sum_{i=1}^{N}\left(\frac{L}{R_i}+d_{\mathrm{prop},i}\right)+\sum_{j=1}^{N-1}\left(d_{\mathrm{proc},p,j}+d_{\mathrm{queue},p,j}\right).$$

整个报文的完成时间为 $T_{\text{message}}=\max_{1\le p\le P}A_p$。各分组的处理与排队时延应按实际时间线确定，不能把单个分组的时延直接乘以分组数。

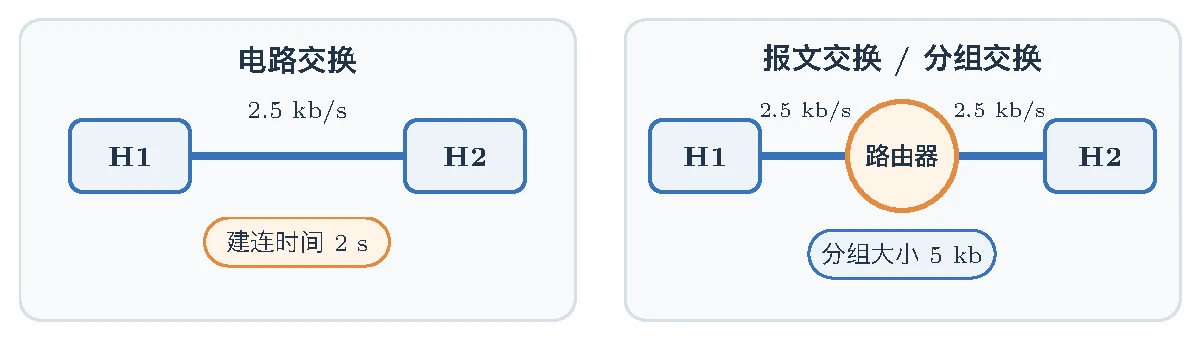

电路交换只支付一次建连时间；报文交换必须在两段链路上各发送一遍完整报文；分组交换则可在两段链路之间形成流水线。设数据量为 $M$，链路速率 $R=2.5\ \mathrm{kb/s}$，分组长度 $L=5\ \mathrm{kb}$，建连时间 $t_{\mathrm{setup}}=2\ \mathrm{s}$，且题目中的数据量均能被 $L$ 整除。三种方式的时间分别为

代入四组数据：

对包含 $k$ 段等速链路的路径，若报文被拆成 $P$ 个长度为 $L$ 的分组，忽略处理、排队和重传，则

$$\begin{aligned}T_{\mathrm{circuit}}&=t_{\mathrm{setup}}+\frac{M}{R}+\sum_{i=1}^{k}d_{\mathrm{prop},i},\\T_{\mathrm{message}}&=k\frac{M}{R}+\sum_{i=1}^{k}d_{\mathrm{prop},i},\\T_{\mathrm{packet}}&=(P+k-1)\frac{L}{R}+\sum_{i=1}^{k}d_{\mathrm{prop},i}.\end{aligned}$$

三式分别体现建连时间、完整报文的逐跳传输和分组流水线。题干中的小写 $\mathrm{b}$ 表示比特；数据量和速率统一使用 $\mathrm{kb}$ 与 $\mathrm{kb/s}$ 时，可以直接相除。

分组大小包含首部，需要先由有效载荷计算分组数，再选择链路数最少的路径计算存储转发流水线的总时间。每个分组携带的文件数据为

因此分组数为

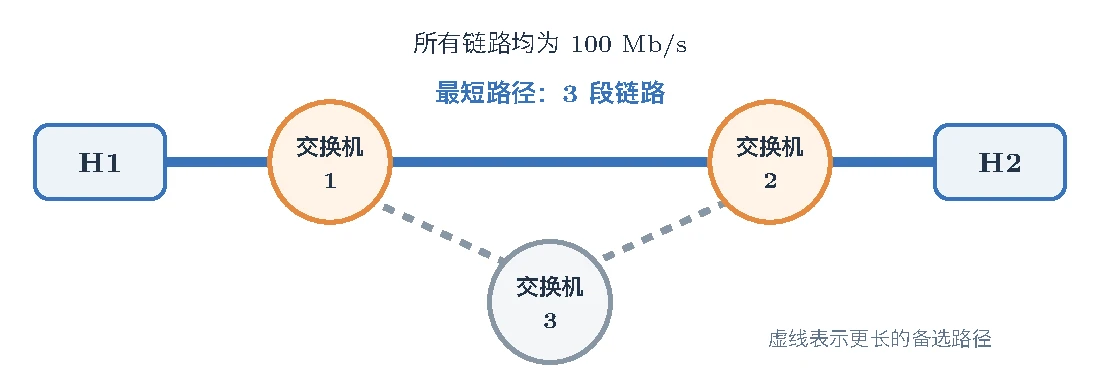

最短路径经过两台交换机，共有 $N=3$ 段链路。每个完整分组在一段链路上的传输时延为

第一个分组需要 $3$ 个发送时隙才能到达 H2，此后每隔一个发送时隙到达一个分组。总时间为

设文件有效数据量为 $M$、完整分组长度为 $L$、首部长度为 $H$，则分组数为

$$P=\left\lceil\frac{M}{L-H}\right\rceil.$$

当所有分组均按长度 $L$ 传输、路径包含 $N$ 段等速链路，并忽略传播、处理与排队时延时，

$$T_{\text{message}}=(P+N-1)\frac{L}{R}.$$

首部影响有效载荷和分组数；包含首部的完整分组长度才用于计算传输时延。若前 $P-1$ 个分组的长度均为 $L$，最后一个分组不补齐且实际长度为 $L_{\mathrm{last}}<L$，则在上述条件下

$$T_{\text{message}}=\frac{(P+N-2)L+L_{\mathrm{last}}}{R}.$$

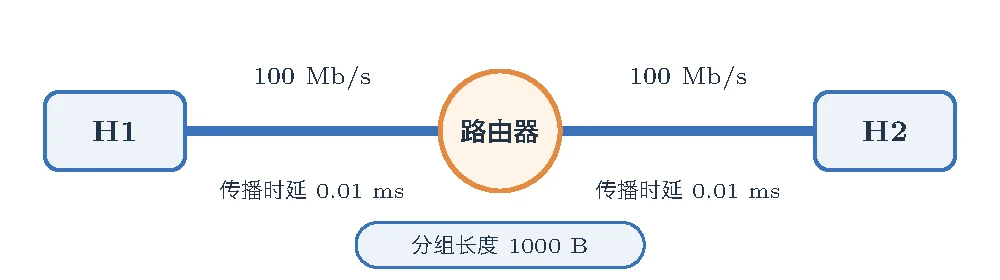

时延带宽积给出链路中正在传播的比特数，由它反求单向传播时延。传输时延和传播时延来源不同，需要分别计算。文件被划分为

个分组。单个分组在每段链路上的传输时延为

每段链路的单向传播时延为

第一个分组经过两次发送和两次传播后到达 H2，其余 $999$ 个分组以 $0.08\ \mathrm{ms}$ 为间隔流出流水线，因此

设一段链路的时延带宽积为 $\mathrm{BDP}$，则其单向传播时延为

$$d_{\mathrm{prop}}=\frac{\mathrm{BDP}}{R}.$$

对 $P$ 个等长分组和 $N$ 段等速链路，若忽略处理与排队时延，则

$$T_{\text{message}}=(P+N-1)\frac{L}{R}+\sum_{i=1}^{N}d_{\mathrm{prop},i}.$$

时延带宽积中的“时延”只指单向传播时延，不包含把分组推入链路的传输时延。

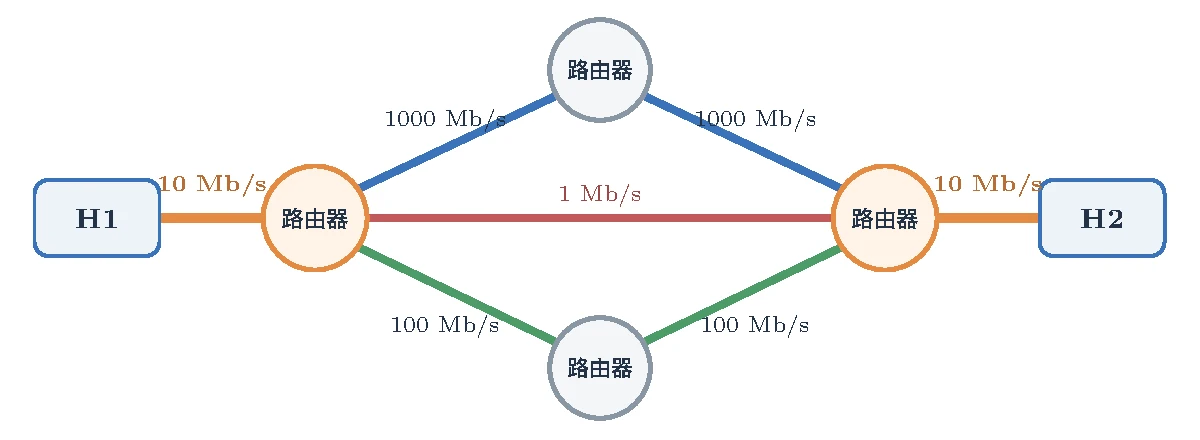

忽略其他流量与协议开销时，单条端到端路径的吞吐量等于该路径上各段链路带宽的最小值。分别计算三条候选路径的瓶颈：

上方路径和下方路径都能达到约 $10\ \mathrm{Mb/s}$，因此 H1 到 H2 的最大吞吐量约为 $10\ \mathrm{Mb/s}$。

对一条路径 $\pi$，忽略其他流量和协议开销时，其稳态吞吐量为

$$\Gamma_\pi=\min_{i\in\pi}R_i.$$

在候选路径集合 $\mathcal P$ 中，单路径最大吞吐量为 $\Gamma_{\max}=\max_{\pi\in\mathcal P}\Gamma_\pi$。若允许多条路径并发，聚合吞吐量通常还要结合流量分配与共享链路容量计算，不能直接套用该式。本题两端各有一段所有路径共享的 $10\ \mathrm{Mb/s}$ 链路，因此聚合吞吐量也不可能超过 $10\ \mathrm{Mb/s}$；选择上方或下方路径即可达到该上界。
